根本结构

  电力电缆的根本结构由线芯(导体)、绝缘层、屏蔽层和维护层四部分组成。
(1)线芯
线芯是电力电缆的导电部分,用来运送电能,是电力电缆的首要部分。
(2)绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上互相阻隔,确保电能运送,是电力电缆结构中不行短少的组成部分。
(3)屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
(4)维护层
维护层的作用是维护电力电缆免受外界杂质和水分的侵入,以及避免外力直接损坏电力电缆。

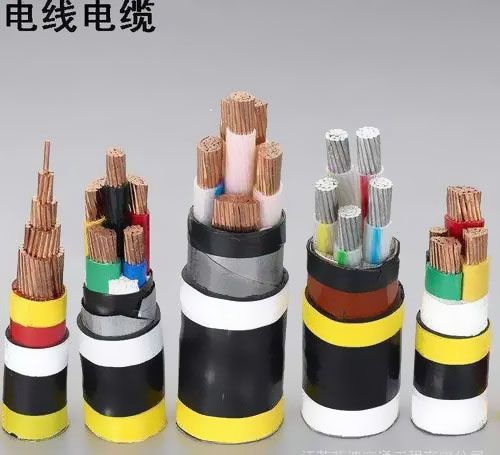

电力电缆基本结构及分类

分类:

按电压等级分:

  按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。此外,还可按电流制分为沟通电缆和直流电缆。

按绝缘材料分:

  1、油浸纸绝缘电力电缆 以油浸纸作绝缘的电力电缆。其运用前史最长。它安全可靠,运用寿命长,价格低廉。首要缺陷是敷设受落差约束。自从开宣布不滴流浸纸绝缘后,处理了落差约束问题,使油浸纸绝缘电缆得以持续广泛运用。
      2、塑料绝缘电力电缆 绝缘层为揉捏塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简略,制作加工便利,重量轻,敷设装置便利,不受敷设落差约束。因而广泛运用作中低压电缆,并有替代粘性浸渍油纸电缆的趋势。其最大缺陷是存在树枝化击穿现象,这约束了它在更高电压的运用。
      3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂,通过充沛混炼后挤包在导电线心上,通过加温硫化而成。它柔软,赋有弹性,适合于移动频频、敷设曲折半径小的场合。
常用作绝缘的胶料有天然胶-丁苯胶混合物,乙丙胶、丁基胶等。
